Rambler's Top100 Подводные лодки. Проект 633КС (проект 06333)

Проект 633КС (в некоторых источниках «проект 06333»).

Модификация проекта 633.



1. Количество подводных лодок проекта: 1.


2. Изображение проекта:

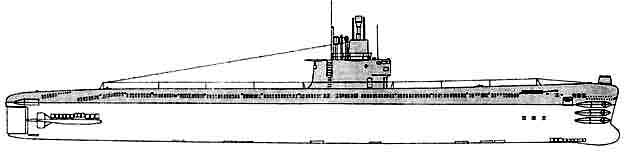

Подводная лодка проекта 633КС


3. Состав проекта:



Наименование корабля

Заводской номер

Даты проведения модернизации

Примечания

начало

окончание

ввод в строй

 СЕВАСТОПОЛЬ: "Севморзавод" им. С. Орджоникидзе (1).

1

 С-128

354

1978

27.06.1978

1978

 26.07.1991 - пер. в СС-128



4. История проекта:


В обеспечение летно-конструкторских испытаний КР большой дальности 3М10 («Гранат») постановлением ЦК КПСС и СМ СССР от 9 декабря 1976 года о проведении ОКР было предусмотрено переоборудование ДЭПЛ проекта 633. Проект получил обозначение 633КС (в некоторых источниках «Проект 06333»). Проектные работы СПМБМ "Малахит" по техническому заданию ВМФ и под наблюдением 1-го ЦНИИ проводились с 1977 года совместно с ОКБ-8 Свердловского машиностроительного завода в части ракет главного конструктора Л.В. Люльева.

Первые, так называемые, «бросковые» испытания с целью проверки и отработки выхода ракеты из воды и движения на начальном воздушном участке траектории производились с борта ДЭПЛ проектов 633РВ и 613РВ, которые особых доработок по электротехнической части не требовали.

ПЛ «С-128» была переоборудована по проекту 633КС (главный конструктор – Р.А. Шмаков, технорабочий проект разработан в 1977 году) и предназначалась для пусков ракет при полете на короткие дистанции по типу «коробочка» с переменными пунктами поворота маршрута. Проект предусматривал установку в носовой оконечности двух горизонтальных пусковых установок - торпедных аппаратов калибра 533 мм и размещение комплекта аппаратуры приборов подготовки и управления стрельбой.

Переоборудование ПЛ в 1978 году произвел Севастопольский морской завод. Первый пуск состоялся 21 сентября 1979 года, а всего в 1979-1980 гг. с нее было произведено шесть пусков.

Результаты испытаний ракет позволили предъявить ракетный комплекс "Гранат" на государственные испытания с АПЛ проекта 671РТМ. Ракетный комплекс был принят на вооружение в апреле 1984 года и поступил на вооружение подводных лодок проекта 667АТ, 671РТМК и 971.


5. Схема проекта:


модернизация носовой части


6. Тактико-технические данные проекта:


  водоизмещение
  надводное нормальное: 1330 тонн
  скорость хода
  полная подводная: 14 узлов
  дальность плавания (при скорости хода, уз)
  в подводном положении:

14 (14) миль
  глубина погружения
  предельная: 300 метров
  кораблестроительные элементы
  длина: 76,8 метров
  ширина: 6,7 метра
  осадка средняя: 4,7 метра
  конструктивный тип: двухкорпусная
  вооружение
  533-мм кормовые торпедные аппараты: 2
  533-мм носовые ракето-торпедные ПУ: 2
  боекомплект ракето-торпед: 2
  энергоустановка
  тип: дизель-электрическая
  количество х мощность дизелей, л.с.: 2 х 2000 (типа 37Д)
  количество х мощность ГЭД, л.с.: 2 х 2000 (ПГ101М-1)
  количество х мощность ЭД ЭХ, л.с.: 2 х 50 л.с. (ПГ103)
  количество валов: 2
  тип АБ, число групп АБ х число элементов: 46СУ, 2 х 112
  обитаемость
  автономность:

3 суток
  экипаж:

58 человек

7. Источники:


- Гусев А.Н. «Подводные лодки с крылатыми ракетами», Галея Принт, Санкт-Петербург, 2000г.
- «История отечественного судостроения», т.5, Судостроение, Санкт-Петербург, 1996г.
- Собакин В.А. "Испытания РК с КР большой дальности 3М10", ВТА "Тайфун", №3, 2001г.
- Разлетов Б.К. «История СПМБМ Малахит», Гангут, Санкт-Петербург, 2002г.
- Костриченко В.В. «Трагедия Черноморского флота 1990-1997гг.».
- "Малахит" - подводным силам России", Гангут, Санкт-Петербург, 2006г.
