Подводные лодки ВМС Сингапура.

Датой рождения ВМС Сингапура может считаться 9 августа 1965 года, когда Сингапур получил независимость от Малайзии, а вместе с отделением от Малайзии получил 2 деревянных судна (RSS «Panglima» и RSS «Singapura»), которые вошли в состав Добровольческих Сил Сингапура. Официальный статус флота ВМС Сингапура получили 1 апреля 1975 г. О подводных лодках в Сингапуре заговорили в 90-х годах прошлого века. 23.09.1995 Правительство Сингапура купило в Швеции ПЛ HMS «Sjobjoornen».

Подводные лодки ВМС Сингапура

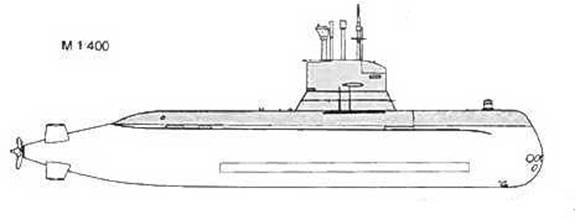

тип «Challenger»


Подводные лодки этого типа относятся к проекту А-12 (тип «Sjoormen»), были построены в 1965 – 1969гг.  верфями ВМФ в Карлскроне и «Kockums Mekaniska Verkstads» в Мальме (HMS «Sjolejonet» (29.06.1967), HMS «Sjobjoornen» (09.01.1968), HMS «Sjohunden» (21.03.1968), HMS «Sjohasten» (06.08.1968), HMS «Sjoormen» (25.01.1967)). Первоначально КБ фирма «Kockums» разрабатывало проект А-11 (ПЛ с ВНД на основе топливных элементов). Большие трудности в создании такого двигателя заставили специалистов фирмы пересмотреть проект в пользу обычной дизель-электрической ЭУ. Измененный проект А-11 В/12 был завершен в 1963, а головную «Sjoormen» заложили в 1965, в состав флота она вошла в 1967. ТТХ ПЛ 1130/1400 т; 50,5 х 6,1 х 5,1 м; однокорпусные; рабочая глубина погружения 150 м; дизели (Hedemora-Pielstick PV/12PAZ) 4 х 600 л.с; электрогенераторы 4 х 600 кВт; э.д. (ASEA) 1 х 3000 л; 4 АБ; 1 вал, 12/20 узлов; один низкооборотный 5-лопастный гребной винт большого диаметра; экипаж 16 человек (7 офицеров); автономность 21 сутки. Вооружение: 4 - 533-мм носовых ТА (боекомплект 12 торпед типа 613 либо вместо торпед 16 мин), 2 - 400-мм носовых ТА (6 торпед ПЛО типов 422 и 431); автоматическая система осуществляет перезаряжание всех ТА за 30 секунд. РЭВ: АСБУ «Ericsson» IBS-A-17 (SESUB-90B), РЛС «Therma», ГАК CSU-83 фирмы «Atlas Elektronik». АСБУ обеспечивает одновременное слежение за 50 целями, в отношении 10 из них автоматически вырабатываются данные для применения оружия. Система одновременно и независимо управляет стрельбой 12 проводных торпед. Эти лодки были построены для замены безнадежно устаревших и полностью изношенных субмарин типа «Abboren». Шведские конструкторы избрали принципиально новую (обтекаемую) форму корпуса и впервые применили Х-образное расположение кормовых стабилизаторов и рулей, а носовые рули поместили на ограждении рубки, сдвинутом к носу. Водонепроницаемые переборки разделяют прочный корпус на 5 отсеков. По высоте в нем два яруса. Отсек 1: верхняя палуба: ЦП, жилые помещения команды, кают-компания. На нижней палубе находятся ТА, запасные торпеды, механизмы общекорабельных систем. Отсек 2: наверху часть постов управления, внизу группа АБ. Еще одна группа АБ размещена в 3-м отсеке, на его верхней палубе жилые помещения унтер-офицерского состава. Отсеки 4 и 5 занимают ЭУ, вспомогательные механизмы, посты управления, приводы кормовых рулей. Все пять лодок прошли модернизацию в 1984 – 1985гг. В ходе ее установили новую БИУС и новую ГАС. В 1992 – 1994гг. на «Sjolejonet» и «Sjohunden» снова поменяли ГАС и БИУС.

ПЛ HMS «Sjobjornen» в ВМС Снгапура получила наименование RSS «Challenger», а все лодки этого типа в ВМС Сингапура стали именоваться как ПЛ типа «Challenger». RSS «Challenger», закончив капитальный ремонт и переоборудование для службы в тропиках в сентябре 1997, несколько лет находилась в Швеции для обучения прибывавших из Сингапура новых экипажей (благодаря усилению автоматизации процессов управления, после модернизации численность экипажа была снижена до 11 человек). В 1997 году в Швеции были закуплены еще 3 подводные лодки того же класса - RSS «Centurion» (бывшая HMS «Sjolejonet»),  RSS «Chieftain» (бывшая HMS «Sjohunden») и RSS «Conqueror» (бывшая HMS «Sjoormen»), которые в течении 1997 – 2003 годов также прошли капитальные ремонты и переоборудование. HMS «Sjohasten» была выкуплена на запчасти и в состав ВМС Сингапура не входила.

Подводные лодки ВМС Сингапура

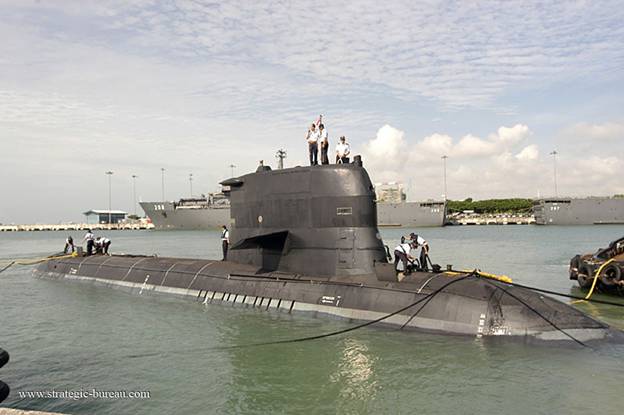

RSS «Challenger»

Подводные лодки ВМС Сингапура

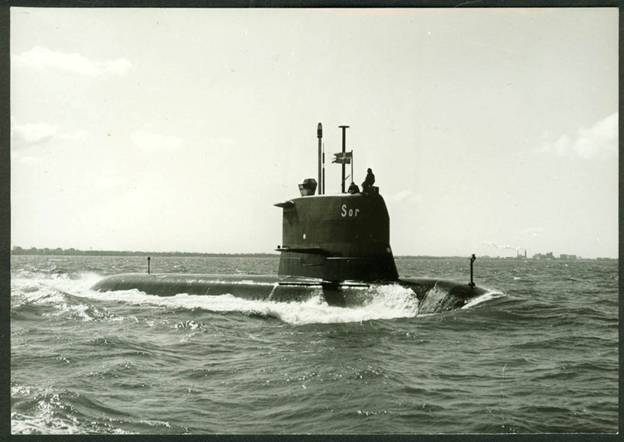

HMS «Sjoormen» (сейчас - RSS «Centurion»)

Подводные лодки ВМС Сингапура

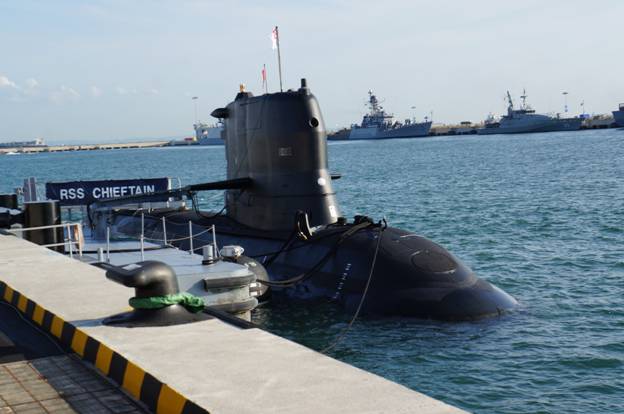

RSS «Chieftain»

Подводные лодки ВМС Сингапура

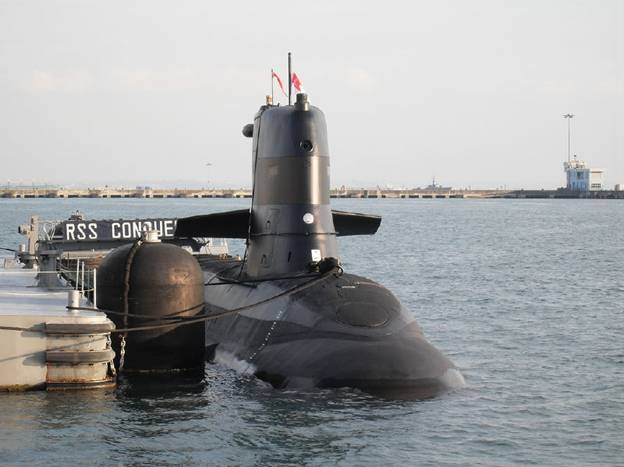

RSS «Conqueror»

В 2005 году ВМС Сингапура приобрело две подводные лодки шведского проекта А-17 типа «Vastergotland» - RSS «Swordsman» (HMS «Vastergotland», 27.11.1987) и RSS «Archer» (HMS «Halsingland», 20.10.1988). Перед передачей Сингапуру оба корабля прошли дооборудование по типу HMS «Sodermanland» - с установкой двигателей Стирлинга (воздухонезависимой двигательной установки). В ВМС Сингапура это тип подводных лодок стал обозначаться как тип «Archer».

Подводные лодки ВМС Сингапура

тип «Archer»

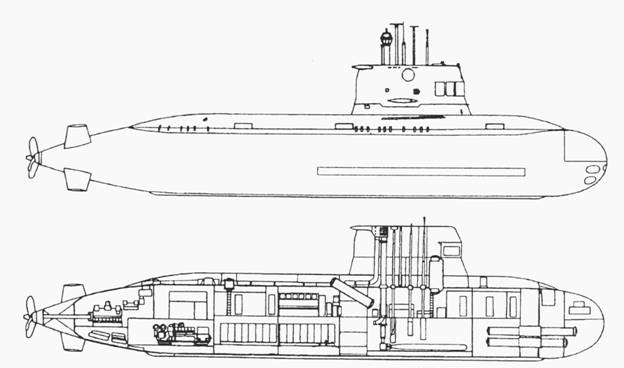

ПЛ этого типа предназначались для Балтийского моря и являются дальнейшим развитием ПЛ типов «Shoormen» и «Nacken». Имеют однокорпусную конструкцию. В носовой и кормовой оконечностях размещены ЦГБ. ПК собран из 4 секций по модульному принципу. Жилые помещения (6 кают) расположены на верхней палубе носового отсека. Имеется спасательная шлюзовая камера, наружный люк которой оборудован комингс-площадкой для стыковки со спасательным колоколом или подводным спасательным аппаратом. У ПЛ Х-образное кормовое оперение и рубочные носовые горизонтальные рули. Рули не выступают за габариты корпуса и не создают ограничений при швартовке или покладке лодки на грунт. Управление ПЛ автоматическое или ручное с использованием системы SCC-200 фирмы SAAB. Работа ЭУ контролируется системой NDS-100. По сравнению с ПЛ проектов А-12 м А 14, увеличен объем мероприятий по уменьшению уровней физических полей ПЛ, в т.ч. от обнаружения ИК приборами и газоанализаторами. В ноябре 1999 г. фирма Kockums получила контракт на 75 млн. долл, на модернизацию двух ПЛ типа «Vastergotland» - «Sodermanland» и «Ostergotland, предусматривающий, в частности, установку вспомогательной воздухонезависимой электроэнергетической установки "Stirling МКЗ". ТТХ ПЛ  1070/1143, 48,50-6-5,6, однокорпусные, глубина погружения оперативная 300м, автономность 45 суток, экипаж 20 (5 офицеров) человек,  энергетическая установка - ДЭУ с полным электродвижением,  число х мощность ДГ 2 х 760 кВт,  2 х 1080 ("Hedemora Pielstick" V12A/15-UD VA-185). Скорость полного хода надводная (11 узлов), подводная (20 узлов), число х калибр ТА 6 х 533 и 3 х 400, боезапас  торпед 12 (533) и 6 (400), число мин принимаемых взамен торпед – 12,  число навесных минных контейнеров х число мин -2 х 24. Тип АСБУ "Ericsson IPS-17TFCS" (SESUB 900А), тип ГАК - "STN - Atlas Electronic" CSU-83.

Подводные лодки ВМС Сингапура

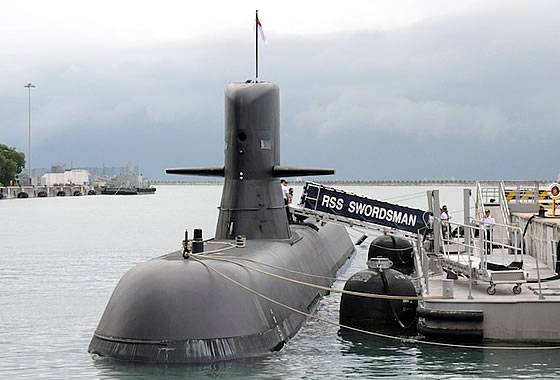

RSS «Swordsman»

Подводные лодки ВМС Сингапура

RSS «Archer»


В декабре 2013 года Сингапур законтрактовал у немецкого концерна ThyssenKrupp Marine Systems (TKMS)  две неатомные подводные лодки нового германского проекта 218SG, передача которых заказчику запланирована на 2020 год. В 2015 году французский бюллетень «TTU» со ссылкой на шведскую прессу, сообщил, что в течение ближайших двух лет Сингапур должен приобрести еще две неатомных подводных лодки на основе тендера. Новые неатомные подводные лодки должны заменить в составе ВМС Сингапура четыре неатомные лодки типа «Challenger».

Подводные лодки ВМС Сингапура

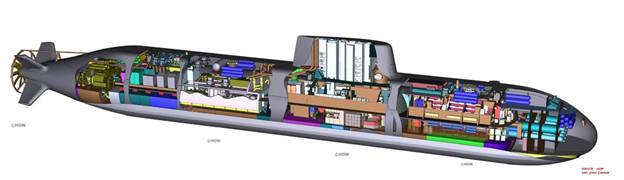

Схема устройства перспективной германской неатомной подводной лодки проекта 216, который, как считается, мог лечь в основу проекта 218SG
