Проект малого подводного минного заградителя (тип «З»), 1916г.

Проект большого подводного минного заградителя, 1916г. – не реализован.



1. Количество подводных лодок проекта: недостроены (2+2)

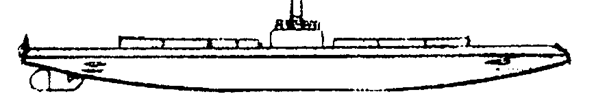

2. Изображение проекта:




3. Состав проекта:


Наименование корабля

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

ПЕТЕРБУРГ: Балтийский Завод

1

«З-1»

-

1917

-

-

1918 год – прекращено финансирование.

Недостроенный корпус разобран на металл

2

«З-2»

-

1917

-

-

1918 год – прекращено финансирование.

Недостроенный корпус разобран на металл

РЕВЕЛЬ: Русско-Балтийский Завод

3

«З-3»

-

1917

-

-

1918 год – прекращено финансирование.

Недостроенный корпус разобран на металл

4

«З-4»

-

1917

-

-

1918 год – прекращено финансирование.

Недостроенный корпус разобран на металл


4. История проекта:



Кроме переоборудования ПЛ типа «Барс» в подводные минные заградители типа «Ерш», для нужд Балтийского моря предусматривалась постройка двух типов подводных минных заградителей – «малого» и «большого».

В начале 1917 года Балтийский завод получил заказ на постройку по своему проекту (в разработке проекта принимал участие Б.М. Малинин) к сентябрю 1917 года двух малых заградителей «З-1» и «З-2» с 20 минами. Русско-Балтийскому заводу в Ревеле по его проекту были заказаны «З-3» и «З-4» с 16 минами. До конца войны эти заградители не были достроены.

«Большой» заградитель по заданию Морского Генерального Штаба, составленному в декабре 1916 года Л.Г. Гончаровым, в дальнейшем не разрабатывался.


5. Схема проекта:


? Нет данных


6. Тактико-технические данные проекта:


                                                         «З-1» и «З-2»             «З-3» и «З-4»             «Большой ПМЗ»

Водоизмещение, т:

                  надводное                       230                            228,5                         ?

                  подводное                       275                            264                            ?

Скорость хода, уз.:

                  подводная                       5                               5                               8

                  надводная                       10                              10                              16

Дальность плавания, мили (при экономичной скорости хода, уз.):

                  надводная                       ?                               ?                               3500

Глубина погружения, м                      ?                               ?                               76

Вооружение:

                  Торпедное:

                  число трубчатых НТА       ?                               ?                               2

                  число трубчатых ТТА       ?                               ?                               2

                  Артиллерийское (число х калибр АУ, мм)

                                                         ?                               ?                               1 х 100

                                                         ?                               ?                               1 х 75

                  Мины, шт.                        20                              16                              100


7. Источники:


- Александров Ю.И. «Отечественные подводные лодки до 1918 года», ВТС «Бастион», №6 2002г.
- Гусев А.Н. «Подводные минные заградители», ЦНИИ им. А.Н. Крылова, Санкт-Петербург, 2002г.
