Проект малой прибрежной подводной лодки для Балтийского моря

(проект Невского завода).



1. Количество подводных лодок проекта: нет

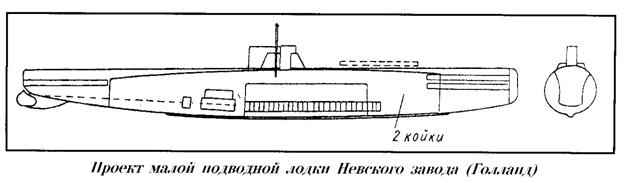

2. Изображение проекта:




3. Состав проекта:


Не реализован.


4. История проекта:



Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морским Генеральным Штабом и утвержденным 1 декабря 1908 г.

Заявленные заводом продолжитель­ность постройки и цена - 12 месяцев и 780 тыс. руб., в том числе цена за 1 т надводного водоизмещения - 6500 руб. и подводного - 4875 руб. Время погружения - 3 мин. Проектант фирма "Голланд" (США). Время разработки проекта, 1908-1909гг.


5. Тактико-технические данные проекта:


Водоизмещение, т:

- надводное                                          120

- подводное                                          160

Длина,  м.                                                         31,7

Ширина наибольшая, м.                                    3,66

Осадка, м.                                                        2,44

Запас плавучести, %                                        33

Архит.-конструкт, тип                                        однокорпусн, с ЦГБ в ПК

Глубина погружения (рабочая), м.                     91,5

Автономность, сут.                                           4

Время непр. пребывания под водой                  16

Энергетическая установка:

-  тип                                                    ДВС-электрическая

-  число гребных валов                         1

Скорость хода, уз.:

-   наибольшая подводная                    9

-   наибольшая надводная                    11

Дальность плавания, мили:

-  подводная                                         60(9)

-  надводная                                         430(11)

Вооружение:

Торпедное:

-  калибр, мм.                                       450

-  число носовых трубчатых ТА             2

-  число кормовых трубчатых ТА           1

-  число палубных ТА (есть место)         2

Средства наблюдения                                      1 перископ


6. Источники:


- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
