Проект малой подводной лодки для Балтийского моря

Металлического завода.

1. Количество подводных лодок проекта: нет

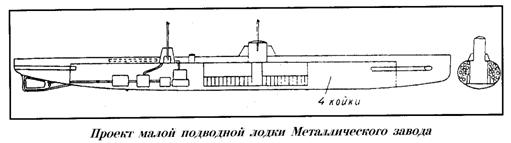

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морским Генеральным Штабом и утвер­жденным 1 декабря 1908 г.

Заявленные заводом продолжитель­ность постройки и цена - 24 месяца и 480 тыс. руб. (цена за тонну надводного водоизмещения - 2750 руб и подводного -2440 руб.). Метацентрическая высота 0,51 м в надводном положении и 0,16 м -в подводном. Время погружения 3 мин. В помещениях лодки имелось 6 коек для личного состава. Проектант - техническое бюро Металлического завода. Время разработки проекта - 1908-1909гг.

5. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное                                          175

- подводное                                          220

Длина, м.                                                          39,93

Ширина корпуса, м.                                          3,66

Осадка, м.                                                        2,43

Запас плавучести, %                                        26

Глубина погружен.(предельн.), м.                     91,5

Автономность, сут.                                           4

Время непр. пребывания под водой, час.          16

Энергетическая установка:

- тип                                                     ДВС-электрическая

- тип двигателей надводного хода         керосиновые моторы

- число х мощн. двигателей НХ, л.с.      1 х 300

- тип двигателей подводного хода         электромоторы

- число х мощн. двигателей ПХ, л.с.      1 х 50

- число гребных валов                          1

Скорость хода, уз.:

- наибольшая подводная                      8

- наибольшая надводная                      10

- экономическая подводная                  4,5

- экономическая надводная                  7

Дальность плавания, мили (при скорости хода, уз.):

- подводная                                          35(8)

- надводная                                          500(7)

Вооружение:

Торпедное:

- калибр ТА, мм.                                   450

- число носовых трубчатых ТА              2

- число кормовых трубчатых ТА            1

- общее число торпед                           6

Средства наблюдения:                         2 перископа





6. Источники:



- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
