Проект малой подводной лодки для Балтийского моря Е.В. Колбасьева.

Информация о проекте водоизмещением 345/678т.



1. Количество подводных лодок проекта: нет


2. Изображение проекта:

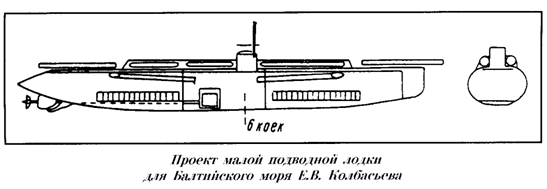

>Малая подводная лодка Е.В. Колбасьева


3. Состав проекта:



Не реализован.


4. История проекта:



Проект разработан в соответствии с заданием "Элементы малой ПЛ для Балтийского моря", подготовленным Морс­ким Генеральным Штабом и утвержденным 1 декабря 1908 г. Конкурс проектов состоялся 7 марта 1909 г.

Метацентрическая высота в надвод­ном положении 0,43 м, в подводном - 0.31 м. Заявленная цена 1 ПЛ - 500 тыс. руб. (за 1 т надводного водоизмещения - 4550 руб.), время постройки - 24 месяца.

Ранее на конкурс в октябре 1908 г. Е.В. Колбасьев представил проект ПЛ водоизмещением 345/678 т. с главными размерениями 54 х 6,7 х 1,7 м и запасом плавучести - 97%, вооружение - 12 траверзных ТА, 2 носовых и 2 кормовых трубчатых ТА. Надводная скорость хода 10,5 узла, подводная - 8 узлов, ЭУ - 2 керосиновых и 3 электромотора. Заяв­ленные продолжительность постройки и цена - 24 месяца, 1 млн. 300 тыс. руб.


5. Тактико-технические данные проекта:


Водоизмещение, т:

- надводное                                                      110

Длина,  м.                                                                     28,04

Ширина корпуса, м.                                                      4,0

Осадка, м.                                                                    1,8

Архит.-конструкт, тип                                                    двухкорпусн. с двумя прочными  переборками

Глубина погружен.(предельн.), м.                                 91,5

Автономность, сут.                                                       4

Время непрерывного пребывания под водой, час          16

Энергетическая установка:

-  тип                                                                ДВС-электрическая

-  тип двигателей надводного хода                    керосиновые моторы

-  число х мощность двигателей НХ, л.с.           1 х 120

-  тип двигателей подводного хода                    электромоторы

-  число х мощность двигателей ПХ, л.с.           1 х 160

-  число гребных валов                                     1

Скорость хода, уз.:

-   наибольшая подводная                                10

-   наибольшая надводная                                8

Дальность плавания, мили (при скорости хода, уз.):

-  подводная                                                     100(5)

-  надводная                                                     1000(8)

Вооружение:

Торпедное:

-  калибр ТА, мм.                                              450

-  число носовых трубчатых ТА                         2

-  число кормовых трубчатых ТА                       2

-  число носовых палубных ТА                          1

-  число кормовых палубных ТА                        1

-  число ТА системы Джевецкого                       4

Средства наблюдения                                                  2 перископа


6. Источники:


- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
