Проект малой прибрежной подводной лодки для Балтийского моря (проект Балтийского завода)

Проект малой прибрежной подводной лодки для Балтийского моря

(проект Балтийского завода).

1. Количество подводных лодок проекта: нет

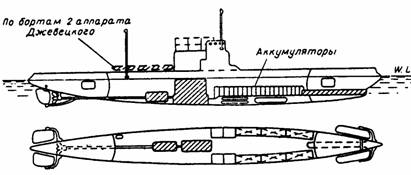

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан в соответствии с заданием на проектирование ПЛ от 18 января 1908 г., раздел 1 - "Лодка прибрежная". По заключению Отдела подводного плавания Морского Технического Комитета проект лодки отличался наименьшим водоизмещением из всех представленных на конкурс, но не имел приемлемых условий обитаемости, метацентрическая высота в надводном положении - 1,35 м, в подводном - 1,68 м . Время погружения -3 мин. Заявленные продолжительность постройки и цена: 13,5 месяцев, 218 тыс. руб. Проектант И.Г. Бубнов.

5. Схема проекта:

? Нет данных.

6. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное 58

- подводное 73

Длина, м. 24,1

Ширина наибольшая, м. 2,44

Осадка средняя, м. 1,83

Запас плавучести, % 26

Архит.-конструкт, тип однокорпусн, с ЦГБ в оконечностях

Глубина погружения (рабочая), м. 30,5

Автономность, сут. 6

Энергетическая установка:

- тип ДВС-электрическая

- тип двигателей надводного хода керосиновые моторы

- число двигателей надводного хода 1

- тип двигателей подводного хода электромоторы

- число двигателей подводного хода 1

Скорость хода, уз.:

- наибольшая подводная 8

- наибольшая надводная 10

Дальность плавания, мили:

- подводная 100

- надводная 500

Вооружение:

Торпедное:

- число х калибр носовых ТА, мм 1х450 (трубчатые)

- число х калибр палубных ТА, мм 2х450

- общее число торпед 3

Средства наблюдения 2 перископа

7. Источники:

- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
