Проект большой подводной лодки Завода «Ланге и сын».

1. Количество подводных лодок проекта: нет

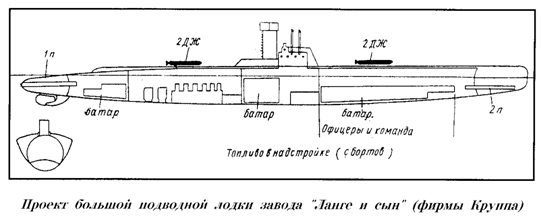

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан на конкурс ПЛ для Балтийского моря. проводившийся в июле 1909 г. "Элементы ПЛ" (задание) были разработаны Морским Генеральным Штабом и утверждены 10 апреля 1909 г. Технические условия, разработанные Отделом подводного плавания Морского Технического Комитета на основе указан­ных элементов, были разосланы фирмам 3 июля 1909 г.

Фирма "Крупп" уже строила для Русского флота ПЛ типов "Форель" (1 ед.), "Карп" (3 ед.) и последовательно участвовала в конкурсах октября 1908 -марта 1909 гг., обуславливая, однако, постройку ПЛ в г. Киль (Германия).

Проектант - фирма "Крупп" (Германия). Время разработки проекта – 1909г. Завод-строитель (предположительно) - "Ланге и сын" (г. Рига).



5. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное                                          750

- подводное                                          950

Длина наибольшая, м.                                      64,4

Ширина корпуса , м.                                         6,3

Осадка, м.                                                        не более 3,66

Архитектурно-конструктивный тип                      полуторакорпусной

Время непр. пребывания под водой, час           24

Автономность, сут.                                           6

Энергетическая установка:

- тип                                                                ДВС-электрическая

- тип двигателей надводного хода                   керосиновые моторы фирмы "Германия"

- мощность двигателей надводного хода, л.с. 800

- тип двигателей подводного хода                   электромотор

- мощность двигателей подводного хода, л.с. 920

- число гребных валов                                     2

Скорость хода, уз.:

- наибольшая подводная                                 10

- наибольшая надводная                                 12

- экономическая надводная                            10

Дальность плавания, мили (при скорости хода, уз.):

- подводная                                                    100(ок.5) и 40(10)

- надводная                                                    2000(10)

Вооружение:

Торпедное:

- калибр ТА, мм.                                              450

- число трубчатых носовых ТА                         2

- число трубчатых кормовых ТА                       1

- число ТА системы Джевецкого                      4

Средства наблюдения:                                     2 перископа

6. Источники:



- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
