Проект большой подводной лодки Ижорского завода.

1. Количество подводных лодок проекта: нет

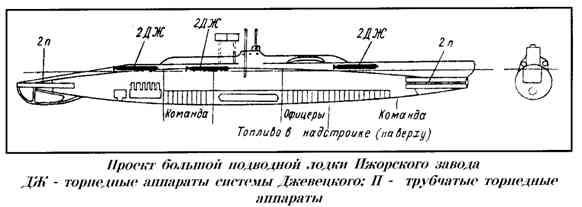

2. Изображение проекта:

3. Состав проекта:

Не реализован.

4. История проекта:

Проект разработан на конкурс ПЛ для Балтийского моря, проводившийся в июле 1909 г. "Элементы ПЛ" (задание) были разработаны Морским Генеральным Штабом и утверждены 10 апреля 1909 г. Технические условия, разработанные Отделом подводного плавания Морского Технического Комитета на основе указан­ных элементов, были разосланы фирмам 3 июля 1909 г.

По проекту время погружения ПЛ -1 мин. 15 сек. Заявленные продолжитель­ность постройки и цена ПЛ - 18 месяцев, 1 млн. 225 тыс. руб. Проектант - Техническое бюро Ижорского завода. Время разработки проекта – 1909г., Завод-строитель -  (предположительно) Ижорский.



5. Тактико-технические данные проекта:

Водоизмещение, т:

- надводное                                          360

- подводное                                          410

Длина наибольшая, м.                                      47,2

Ширина корпуса , м.                                         4,27

Осадка средняя, м.                                          3,35

Запас плавучести,%.                                        14

Архит.-конструкт, тип                                        однокорпусн.

Глубина погружения, м.                                    92

Время непр. пребывания под водой, час           24

Автономность, сут.                                           6

Энергетическая установка:

- тип                                                     ДВС-электрическая

- тип двигателей надводного хода         керосинов. мотор ф. "Фиат"

- мощность двигателей НХ, л.с. 800

- тип двигателей подводного хода         электромотор

- мощность двигателей ПХ, л.с. 600

- число гребных валов                          2

Скорость хода , уз.:

- наибольшая подводная                      10,75

- наибольшая надводная                      14,75

-экономическая надводная                   10

Дальность плавания, мили (при скорости хода, уз.):

- подводная                                          200(5) и 42(10,75)

- надводная                                          1200(10)

Вооружение:

Торпедное:

- калибр ТА, мм.                                   450

- число трубчатых носовых ТА              2

- число трубчатых кормовых ТА            2

- число ТА сист. Джевецкого                 6

Средства наблюдения:                                     2 перископа

6. Источники:



- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
