Проект большой подводной лодки Е.В. Колбасьева.



1. Количество подводных лодок проекта: нет

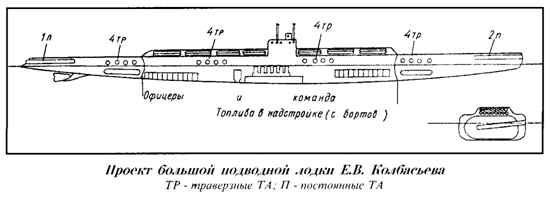

2. Изображение проекта:



3. Состав проекта:



Не реализован.


4. История проекта:



Проект разработан на конкурс ПЛ для Балтийского моря, проводившийся в июле 1909г. "Элементы ПЛ" (задание) были разработаны Морским Генеральным Штабом и утверждены 10 апреля 1909г. Технические условия, разработанные Отделом подводного плавания Морского Технического Комитета на основе указанных "элементов", были разосланы участникам 3 июля 1909г.

На совещании по рассмотрению проектов ПЛ 18 августа 1909г., проект ПЛ Е.В. Колбасьева был признан относящимся к "группе лодок вполне выработанного и испытанного типа, весьма интересный в деталях, но трудно осуществимый по административным соображениям". Трубчатые траверзные ТА нашли применение на ПЛ конкурса 1915г. проектов "Б-1", "Г-1", "В-1", подводных крейсеров и в проекте ПЛ 1924г. водоизмещением 755 тонн.


5. Тактико-технические данные проекта:


Водоизмещение, т:

- надводное                                          640

- подводное                                          940

Осадка, м.                                                        не более 3,66

Запас плавучести, %                                        47

Архит.-конструкт, тип                                        двухкорпусной

Глубина погружения рабочая, м.                       46

Время непр. пребывания под водой, час           24

Автономность, сут.                                           6

Энергетическая установка:

- тип                                                     ДВС-электрическая

- тип двигателей надводного хода         керосиновые моторы ф. "Фиат"

- мощность двигателей НХ, л.с.             ок. 800

- тип двигателей подводного хода         электромотор

- мощность двигателей ПХ, л.с.             800

- число гребных валов                          2

Скорость хода. уз.:

- полная подводная                              10

- полная надводная                              12-13

Дальность плавания, мили (при скорости хода, уз.):

- подводная                                          100(не менее 5)

- надводная                                          1000(не менее 8)

Вооружение:

Торпедное:

- калибр ТА, мм.                                   450

- число трубчатых носовых ТА              2

- число трубчатых кормовых ТА            2

- число трубчатых траверзных ТА          16

- общее число торпед                           28

Средства наблюдения:                                     2 перископа


6. Источники:


- Ю.И. Александров «Отечественные подводные лодки до 1918 года» ВТС «Бастион» №6 2002г.
