Второй вариант подводной лодки С.К. Джевецкого

1. Количество подводных лодок проекта: 1

2. Изображение проекта:

3. Состав проекта:

4. История проекта:

Вторая подводная лодка С.К. Джевецкого была построена в Санкт-Петербурге на Невском заводе в 1879 году.

В поперечном сечении форма подводной лодки была близка к треугольнику, обращенному вершиной вниз. Её экипаж (4 человека), помещался в середине корпуса на скамейке, двое лицом к носу, двое - к корме. Нажимая ногами на педали, подводники вращали два гребных винта, соединенных с гребным валом при помощи шарнира. Испытывали лодку при погружении на глубину 7,5 м. Обшивка была выполнена из листов толщиной 5 мм. Эта подводная лодка имела 2 гребных винта - один спереди и один сзади. Винты были поворотные и использовались в качестве рулей, при этом кормовой винт мог поворачиваться в горизонтальной плоскости (для изменения курса), а носовой - в вертикальной плоскости (для создания дифферента на нос или на корму и, соответственно, для погружения либо всплытия). Изготовление шарниров рулей было поручено мастерским Губэ во Франции, что дало впоследствии повод Губэ предъявить совершенно безосновательные претензии на авторство в проекте самой подводной лодки. Скорость хода достигала 3 узлов (5,6 км/час).

Головы всех четырех членов экипажа находились в шестигранном куполе, снабженноми иллюминатора­ми с толстыми стеклами. В передней части этого ку­пола помещался неподвижный призматический пери­скоп Доденара с увеличительным стеклом в его ниж­ней части. На лодке была предусмотрена регенерация воздуха. Для этой цели имелся воздушный насос с приводом от гребного вала. Насос прокачивал выды­хаемый воздух через раствор едкого натрия, погло­щавший углекислоту. Очищенный воздух снова по­давался в отсек. К этому воздуху через определенные промежутки времени добавлялся сжатый кислород из баллона. От осей гребных винтов получал движение еще один маленький насос, для выкачивания водяного балласта. Погружение производилось впуском водяного балласта в цистерны и наклоном переднего гребного винта.

Вооружение составляли две всплывающие мины весом в 2 пуда (32 кг) каждая, снаряженные динамитом и соединенные между собой тросом. Они находились впереди и позади наблюдательной башенки в особых медных чашках, закрывавшихся створчатыми дверцами на шарнирах. Рукава, прикрепленные к рубке, исчезли. Мины можно было легко отсоединить изнутри корпуса. С обеих сторон каждой мины были прикреплены резиновые подушки, наполненные сжатым воздухом. Эти подушки заставляли мины всплыть и задержаться под днищем вражеского корабля.

Испытания этой подводной лодки были проведены на Серебряном озере в Гат­чине, отличавшемся особой прозрачностью воды. На этих ис­пытаниях, имевших цель показать достоинства лодки Алек­сандру III, С.К. Джевецкий сумел пройти под царской шлюпкой, следившей за эволюциями лодки, и преподнес императрице Марии Федоровне букет великолепных орхидей со словами: "Это дань Нептуна Вашему Величеству". "Политес" дал прекрасный результат. Император немедленно приказал присутствовавшему в свите военному министру П.С. Ванновскому построить 50 таких субмарин (третий вариант подводной лодки Джевецкого) - первую в России и в мире серию - для прибрежной подводной обороны Кронштадта и Севастополя. Сам изобретатель получил в награду 100 тысяч рублей!

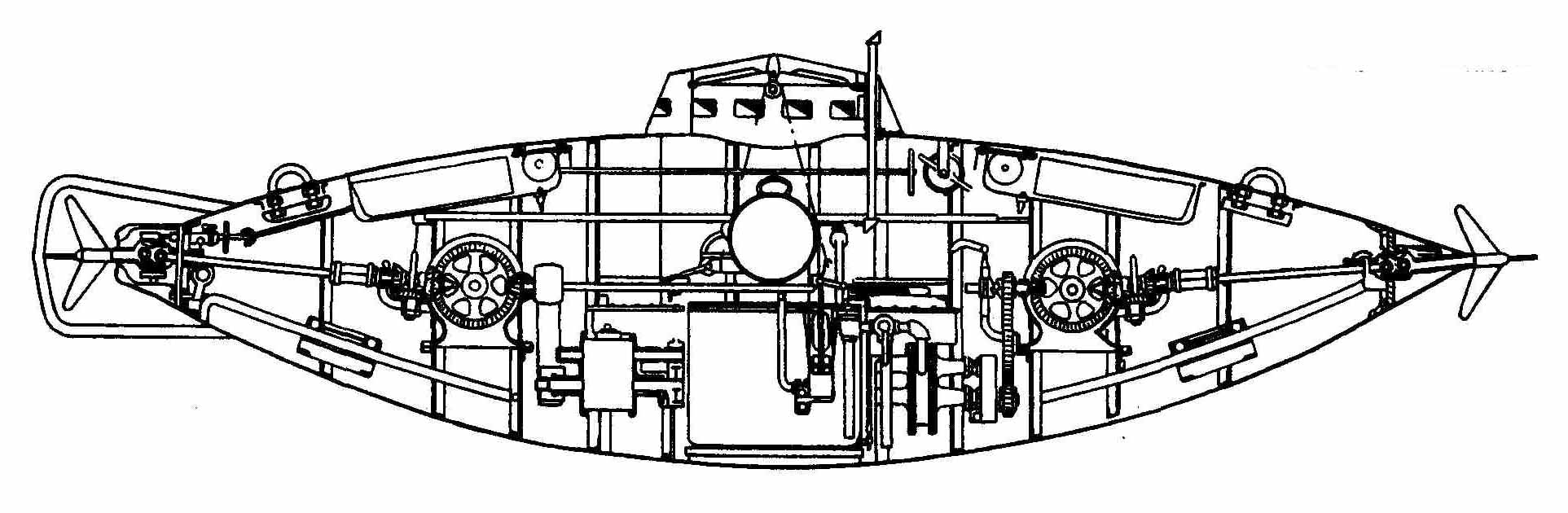

5. Схема проекта:

Укрупненная схема (150 Кб)

6. Тактико-технические данные проекта:

водоизмещение                                                   -        около 6 т.

скорость                                                              -        3 узал

двигатель                                                            -        ножной

экипаж                                                                -        4 человека

размерения                                                         -        5,8 х 1,22 х 1,83 м

вооружение                  мины                               -        2 шт.

глубина погружения                                             -        7,5 м
