Проект 01710 «Макрель» (NATO – “Beluga”).



1. Количество подводных лодок проекта: 1


2. Изображение проекта:

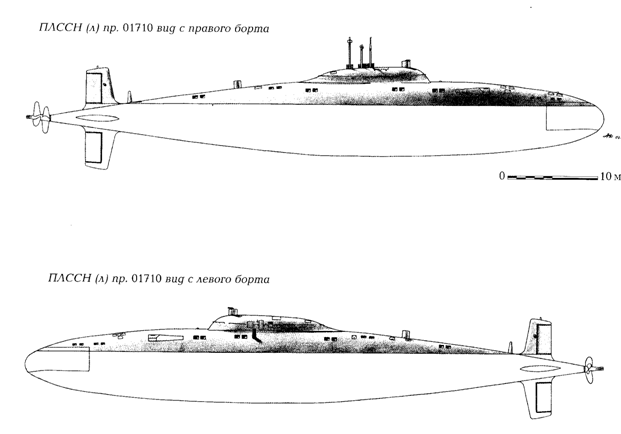

подводная лодка проекта 01710

Отличаются винтами, очевидно, указаны испытываемые типы винтов


3. Состав проекта:



Наименование корабля

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

 ЛЕНИНГРАД: ССЗ «Судомех» (1)

1

 СC-533

01620

22.10.1985

05.10.1986

19.12.1987



4. История проекта:


Проект 01710 (шифр «Макрель») был разработан СПМБМ «Малахит» под руководством Г.П. Москалева. Лодка является опытной и предназначена для проведения в натурных условиях исследований и испытаний в области ходкости, гидроакустики и динамики в эксплуатационных и аварийных режимах движения перспективных скоростных лодок, проверки воздействия на пограничный слой растворов полимеров. Аналогом этого корабля являлась американская лодка "Albacore", построенная в 1953 г.>

Легкий корпус корабля был выполнен в виде тела вращения без цилиндрической вставки с соотношением длины к ширине около 7:1. Такая форма обводов обеспечивала получение оптимальных пропульсивных характеристик и минимального сопротивления набегающему потоку. Прочный корпус имел цилиндрическую форму с конусообразной кормовой оконечностью. Он делился водонепроницаемыми переборками на пять отсеков.

В междукорпусном пространстве размещалась система подачи растворов полимеров в пограничный слой на легкий корпус, а также на гребной винт. Система включала в себя кольцевые щелевидные конструкции легкого корпуса, цистерну-хранилище полимерной пасты, насос подачи раствора с необходимой аппаратурой управления и контроля.

На корабле предусматривалась возможность смены обтекателя основной антенны ГАК (для выбора наиболее оптимальной формы). Полимерная паста загружалась в специальную цистерну, содержавшую эластичные емкости; в полости между ними и переборками цистерны поступала забортная вода, которая по мере расходования пасты ее заменяла. При включении системы в смеситель подавались забортная вода и паста. Полученный раствор поступал по трубопроводам в сборные коффердамы, а затем — к щелям в легком корпусе, ограждении выдвижных устройств, стабилизаторах и к гребному винту. Гидродинамически активные полимеры были созданы на базе полиэтиленоксида и акриламида.

Основная цель испытаний СС-533 состояла в оценке эффекта подачи полимерных растворов в пограничный слой. Гидродинамическое сопротивление при этом стабильно снижалось, а скорость хода увеличивалась при поддержании постоянной мощности ГЭУ. Одновременно удалось определить пути снижения гидродинамических помех работе ГАК на больших скоростях хода, а также опробовать новые методики расчетов гребных винтов, акустического поля корабля.

По зарубежным данным, упоминания о последних испытаниях относятся к 1997г. По имеющимся данным, лодку к 2002г. исключили из боевого состава флота и передали ОРВИ для утилизации.


5. Схема проекта:


Увеличенная схема 60 Кб

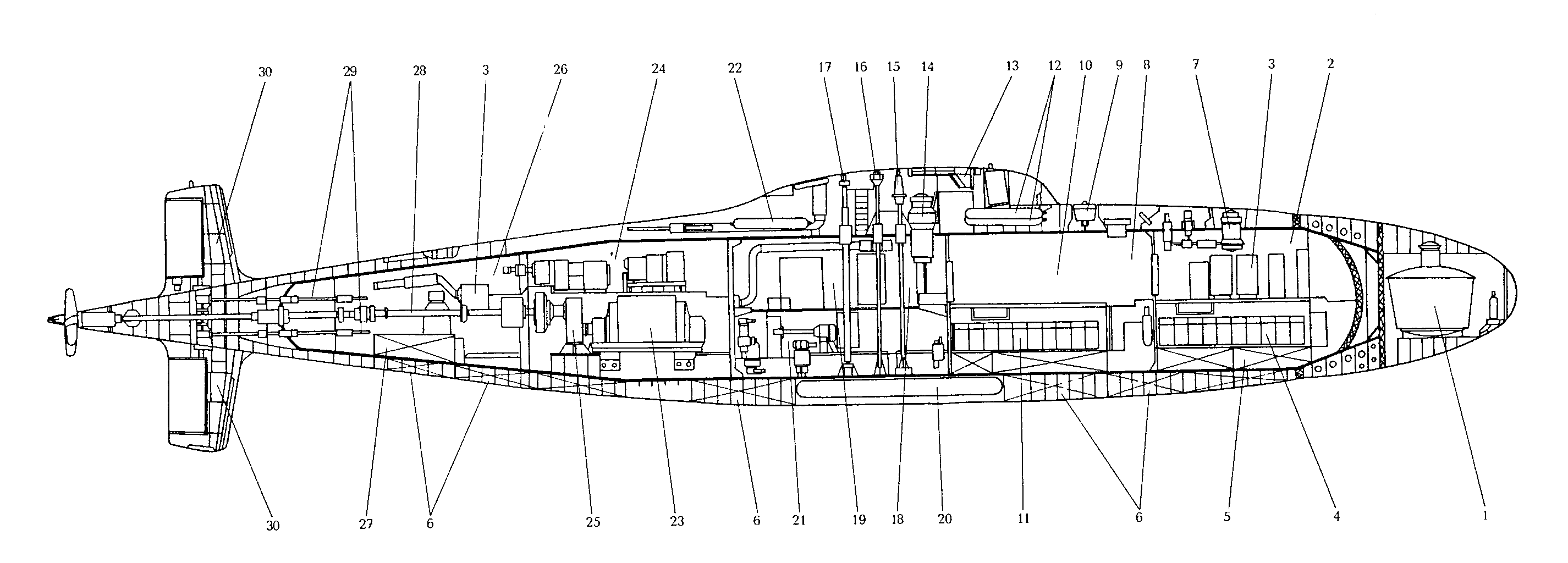

Продольный разрез ПЛ пр. 01710

1 — основная антенна ГАК «Рубикон-М»; 2 — носовой отсек; 3 — помещение научно-исследовательской аппаратуры; 4 — носовая группа АБ; 5 — носовая дифферентная цистерна; 6 — ЦГБ; 7 — носовой люк; 8 — второй отсек; 9 — аварийный буй; 10 — жилые помещения; 11 — кормовая группа АБ; 12 — баллоны системы ВВД; 13 — ходовой мостик; 14 — рубочный люк; 15 — перископ ПЗНА-8; 16 — ПМУ антенны РЛС «Каскад»; 17 — ПМУ антенны связи; 18 — третий отсек; 19 — центральный пост и выгородка научно-исследовательской аппаратуры; 20 — полимерная выгородка; 21 — выгородка механизмов общесудовых систем и системы подачи полимера; 22 — четвертый отсек; 23 — ГГЭД; 24 — выгородка электрооборудования; 25 — редуктор; 26 — пятый (кормой) отсек; 27 - кормовая дифферентная цистерна; 28 — линия вала; 29 — приводы кормовых рулей; 30 — кормовые вертикальные стабилизаторы.

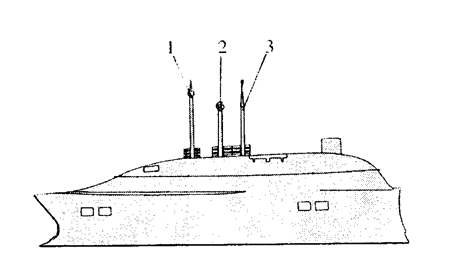

Схема расположения ВУ

1 - ПМУ антенны связи; 2 -ПМУ АП РЛС; 3 - перископ


6. Тактико-технические данные проекта:


  водоизмещение
  надводное: 1465 тонн
  подводное: 2480 тонн
  скорость хода
  наибольшая надводная: 10,0 узлов
  наибольшая подводная (в зависимости от типа движетеля): 24,0 - 26,6 узлов
  дальность плавания (при скорости хода, уз)
  в надводном положении:

1100 (10) миль
  в подводном положении:

15 (24,5) миль, 185 (4) мили
  глубина погружения
  предельная: 300 метров
  кораблестроительные элементы
  длина: 64,0 метра
  ширина: 9,0 метров
  осадка средняя: 5,8 метров
  конструктивный тип: двухкорпусная
  энергоустановка
  тип: дизель-электрическая
  количество х мощность ДГ, кВт: 1 х 500 кВт
  количество х мощность ГГЭД, кВт: 1 х 4040 кВт
  количество х мощность ГЭД ЭХ, кВт: 1 х 37
  количество х мощность ЭД ЭХ, л.с.: 2 х 50 л.с. (ПГ103)
  количество и тип движителей: 1 х ВФШ в насадке
  обитаемость
  автономность:

3 суток
  экипаж:

22 человека

7. Источники:


- Ю.В. Апальков "Подводные лодки", т.1, ч.2, Галея Принт, Санкт-Петербург, 2003г.
- Информация с сайта http://www.fas.org
