Модификации проекта 865

Проекты подводных лодок прибрежного действия ОАО "СПМБМ "Малахит"

("Пиранья", "Пиранья-2", "Пиранья-Т", П-130, П-170, П-550, П-650Б, П-650Э, П-750, П-750Б, П-750Э).

1. Количество подводных лодок проектов: нет данных о реализации

2. Изображение проектов:

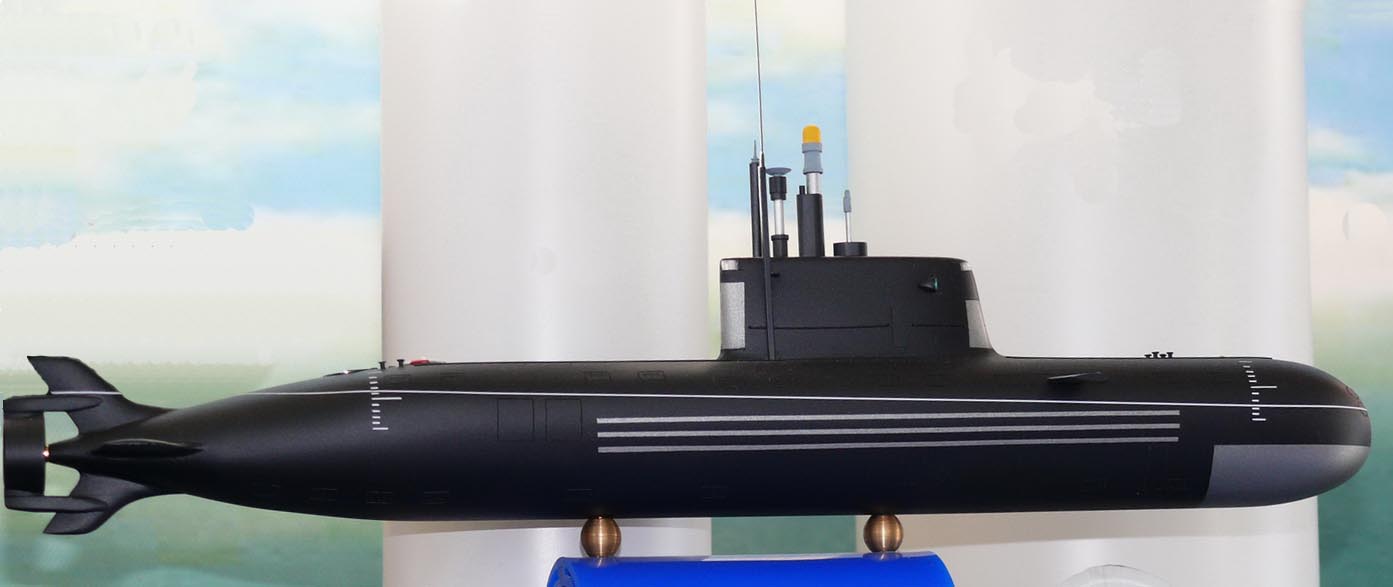

Модель ПЛ «Пиранья»

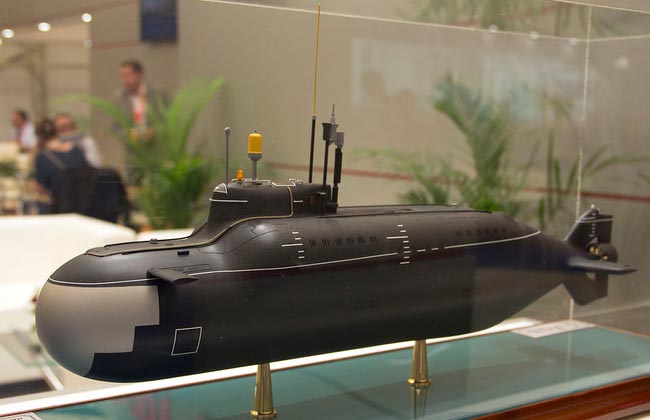

Модель ПЛ «Пиранья-Т»

Фотографии моделей ПЛ «П-550»

Фотографии моделей ПЛ «П-650»

Фотографии моделей ПЛ «П-750»

3. Состав проектов:

Нет данных о реализации.

4. История проектов:

В ОАО "СПМБМ "Малахит" на базе проекта 865 разрабатывались несколько модификаций лодок различного назначения. На сегодняшний день ОАО "СПМБМ "Малахит" предлагает к производству под заказ целый ряд малых неатомных подводных лодок прибрежного действия - "Пиранья", "Пиранья-2", "Пиранья-Т", П-130, П-170, П-550, П-650Б, П-650Э, П-750, П-750Б, П-750Э. Подводные лодки предназначены для охраны побережья, борьбы с кораблями противника, уничтожения береговых сооружений, минирования акваторий, высадки десанта, ведения разведки и спасательных операций. Эти лодки с высокой степенью автоматизации имеют повышенную дальность подводного плавания и сокращенный экипаж, обладают высокой скоростью, маневренностью и боевой эффективностью.

Проект "Пиранья" представляет собой улучшенный вариант проекта 865 с современным оборудованием и практически теми же ТТД (только водоизмещение возросло до 220 тонн). Проекты П-650Б и П-650Э являются вариантами проекта П-550 с дополнительными энергетическими отсеками ("Б" - энергетическая установка, работающая по замкнутому циклу, "Э" - энергетическая установка с электро-химическими генераторами). Аналогично проекты П-750Б и П-750Э являются вариантами проекта П-750, только, кроме модификаций энергетических установок, каждый из вариантов предполагает варианты с одной или двумя пусковыми шахтами. Проекты П-130 и П-170 предполагают размещение дополнительного вооружения в навесных контейнерах.

Макеты подводных лодок "Пиранья" и "Пиранья-Т" занимают центральные места в российских экспозициях на всех международных выставках вооружений в последние годы. Были представлены на МВМС в 2015 году.

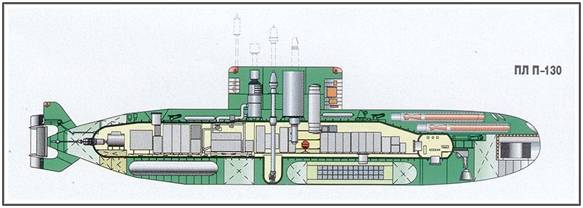

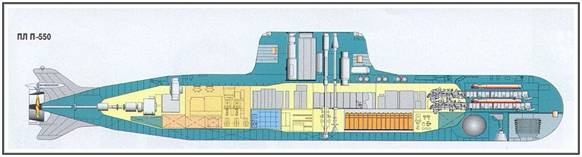

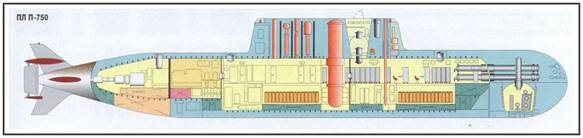

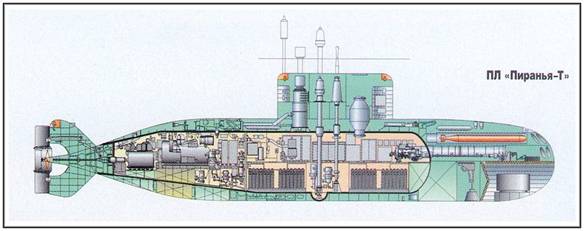

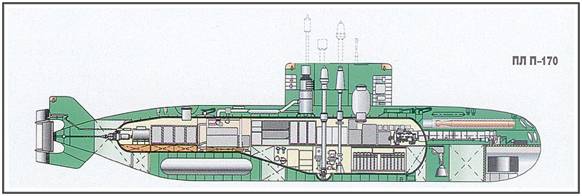

5. Схемы проектов:

6. Тактико-технические данные:

«Пиранья-2» «Пиранья-Т» «П-130» «П-170»

Длина 39 м 30 м 31 м 30 м

Ширина 5,8 м 4,7 м 3,2 м 4,7 м

Высота 5,4 м 5,1 м 5,2 м 5,1 м

Водоизмещение 400 т 245 т 130 т 170 т

Скорость полная подводная 12 уз 12 уз 11 уз 10 уз

Дальность плавания, миль

полная 1200 2000 2000 2000

непр. подводная э.х. 800 260 1000 1000

Глубина погружения пред. 200 м 200 м 200 м 200 м

Автономность 12 суток 20 суток 20 суток 20 суток

Экипаж 4 чел 4 чел 4 чел 4 чел

Водолазы 6 чел 6 чел 6 чел 6 чел

Вооружение

торпеды 533мм 0 2(или ракеты) 0 2(или ракеты)

торпеды 400мм. от 2 до 8 8 6 4

мины 6 в МСУ 4 в МСУ 0 0

«П-550» «П-650Б, П-650Э» «П-750» «П-750Б, П-750Э»

Длина 51 м 57 м 67 м 70 м

Ширина 6,4 м 6,4 м 6,4 м 6,4 м

Высота 6,3 м 6,3 м 7,3 м 7,3 м

Водоизмещение 650 т 760 т 950 т 1000 т

Скорость полная подводная 20 уз 20 уз 21 уз 21 уз

Дальность плавания, миль

полная 2000 2000 3000 3000

непр. подводная э.х. 200 1200 280 1200

Глубина погружения пред. 300 м 300 м 300 м 300 м

Автономность 20 суток 20 суток 30 суток 30 суток

Экипаж 9 чел 9 чел 9 чел 9 чел

Водолазы 6 чел 6 чел 6 чел 6 чел

Вооружение

шахты (КР) 0 0 4-8 4-8

торпеды 533мм 4(или ракеты) 4(или ракеты) 4(или ракеты) 4(или ракеты)

торпеды 400мм. 8 8 8 8

мины 12 в МСУ 12 в МСУ 12-24 в МСУ 12-24 в МСУ

ПЗРК «Игла» 4 4 4 4

7. Источники

- "История отечественного судостроения", т.5, Санкт-Петербург, 1996г.
- Информация и схемы с сайта ОАО "СПМБМ "Малахит".
