Проект 622
1. Количество подводных лодок проекта: нет

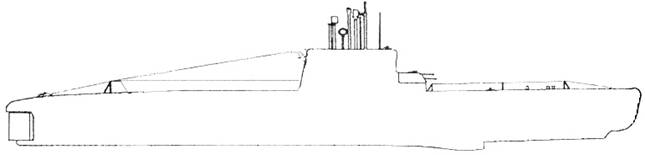

2. Изображение проекта:
3. Состав проекта:
Не реализован.
4. История проекта:
В 1951-1952 гг. ЦКБ-18 в инициативном порядке с целью улучшения основных характеристик подводной лодки проекта 612, таких как скорость полного подводного хода и непрерывная подводная дальность плавания, разработало проект 622 (главный конструктор И.Б. Михайлов) малой подводной лодки.
Однако проект не получил дальнейшего развития и не был реализован по тем же причинам, что и проект 612 - работы по проекту были прекращены из-за по-прежнему худших ТТХ по сравнению с ПЛ с единым двигателем, разрабатываемой по проекту 615.

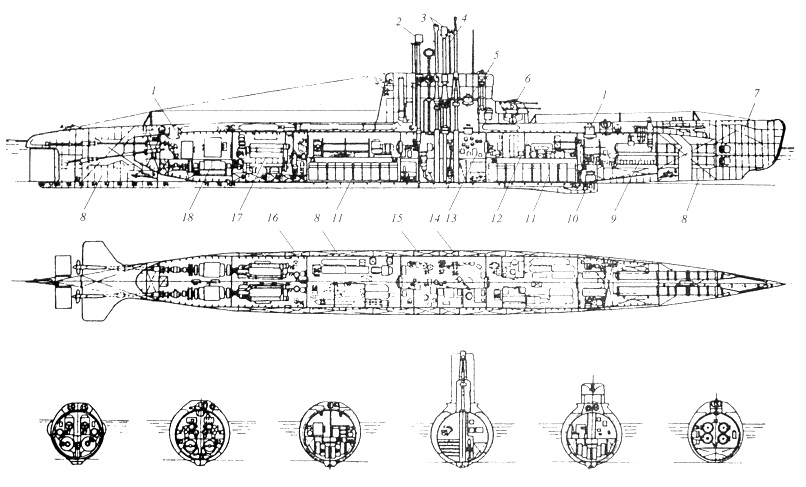

5. Схема проекта:
Укрупненная схема (155 Кб)
1 - входной спасательный люк, 2 - шахта РДП, 3 - антенна РЛС, 4 - перископ, 5 - прочная рубка, 6 - зенитная АУ, 7 - цистерна плавучести,
8 - ЦГБ, 9 - носовые ТА клб. 533 мм., 10 - ГЛС, 11 - АБ, 12 - жилые помещения, 13 - ЦП, 14 - цистерна быстрого погружения, 15 - уравнительная цистерна,
16 - топливная цистерна, 17 - дизель, 18 - ГЭД.
6. Тактико-технические данные проекта:
| водоизмещение | ||
| надводное нормальное: | 461 тонн | |
| скорость хода | ||
| полная надводная: | 13,7 узлов | |
| полная подводная: | 12,0 узла | |
| экономическая подводная: | 2,0 узла | |
| дальность плавания (при скорости хода, уз) | ||
| в надводном положении при усиленном запасе топлива: | 4000 (8,0) миль | |
| в подводном положении: | 12 (12,0), 250 (2,0) миль | |
| глубина погружения | ||
| рабочая: | 120 метров | |
| кораблестроительные элементы | ||
| длина: | 57,6 метра | |
| ширина: | 5,0 метра | |
| осадка средняя: | 3,2 метра | |
| конструктивный тип: | двухкорпусная | |
| вооружение | ||
| 533-мм носовые торпедные аппараты: | 4 | |
| общее число торпед: | 4 | |
| число х тип мин (взамен торпед): | 8 х АМД-1000 | |
| спаренная зенитная АУ (число х калибр): | 1 х 25 мм. | |
| энергоустановка | ||
| тип: | дизель-электрическая | |
| количество х мощность дизелей, л.с.: | 2 х 900 л.с. (типа 32Д) | |
| количество х мощность ГЭД, л.с.: | 2 х 675 л.с. | |
| количество валов: | 2 | |
| число групп АБ х число элементов в группе: | 2 х 60 (типа 46СУ) | |
| обитаемость | ||
| автономность: | 15 суток | |
| экипаж: | 29 человек | |
7. Источники:
- "Подводные лодки России", т.4, ч.1, ЦКБ МТ «Рубин», Санкт-Петербург, 1996г.
- "Отечественные подводные лодки. Проектирование и строительство" под общей редакцией академика РАН В.М. Пашина, ЦНИИ им. акад. А.Н. Крылова, Санкт-Петербург, 2004г.
- "История отечественного кораблестроения", т.6, Судостроение, Санкт-Петербург, 1996г.
