Проект 614.



1. Количество подводных лодок проекта: нет



2. Изображение проекта:

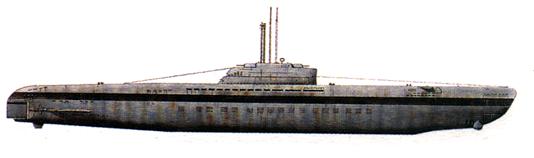

ПЛ ХХI серии



3. Состав проекта:



Не реализован.



4. История проекта:



После окончания войны (1941-1945гг.) в состав отечественного флота вошло несколько трофейных германских подводных лодок ХХI серии. Также в зону ответственности СССР попало большое количество секций немецких подводных лодок. С целью достройки кораблей этого класса ЦКБ-18 было поручено разработать проект 614 (главный конструктор В.Н. Перегудов, затем П.С. Савинов) – реставрации дизель-электрических немецких подводных лодок ХХI серии и насыщения их немецким и отечественным оборудованием и вооружением.

Подводные лодки ХХI серии считались наиболее совершенными в германском флоте, на них впервые был внедрен ряд технических новинок.

Дальнейшего развития этот проект не получил, но позволил глубоко изучить наиболее интересные конструктивные решения немецких проектировщиков.



5. Схема проекта:

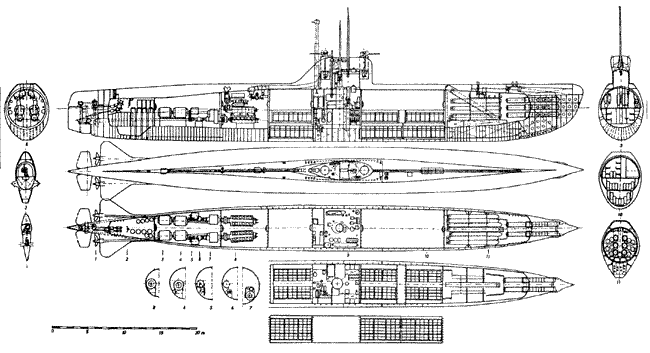

Схема ПЛ типа ХХI





6. Тактико-технические данные проекта:



данные для ПЛ типа XXI

 водоизмещение           надводное                              -           1621 т

                                    подводное                              -           2100 т

скорость                       в надводном положении          -           15,6 узлов

                                    в подводном положении          -           17,2 узлов

дальность плавания      в надводном положении          -           15500 (10)миль

                                    в подводном положении          -           340 (5) миль

экипаж                                                                        -           57-60 человек

размерения                                                                 -           76,70х8,0х6,32 м

силовая установка        дизель-электрический             -           4000/4400 л.с.

вооружение                  НТА                                        -           6 шт.

                                    мины (ТМС)                             -           12 шт.

                                    спаренные зен. автоматы -            2 шт.

глубина погружения                                                    -           до 230 м



7. Источники:



- ЦКБ МТ «Рубин». Подводные лодки России. Т. IV, Ч. 1. Санкт-Петербург 1996г.

- История отечественного судостроения. Т. 5. Санкт-Петербург 1996г.

- ЦКБ МТ «Рубин». Академик Сергей Никитич Ковалев. Санкт-Петербург 1999г.

- Рисунок из книги «Подводные лодки: Свыше 300 подводных лодок всех стран мира» ООО «Издательство АСТ» 2001.

- Справочная информация с сайта U-Boot http://www.uboat.net/types/viic.htm.
