Подводный обитаемый аппарат «АПХ-1».



1. Количество аппаратов проекта: 1

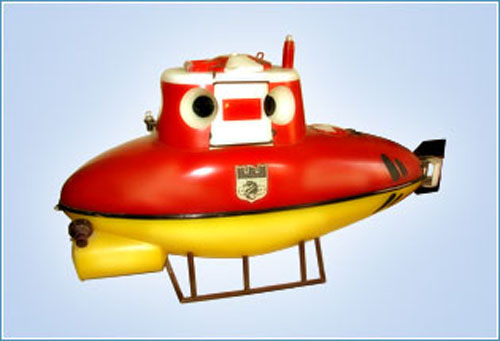

2. Изображение проекта:


Подводный аппарат АПХ



3. Состав проекта:



Наименование аппарата

Заводской номер

Даты

Примечания

закладки

спуска

вступления в строй

 МОСКВА: ОКБ СТС (1)

 «АПХ-1»

-

1980

1980

1980



4. История проекта:


В 1980 году Опытное-Конструкторское Бюро Специальных Технических Средств спроектировало и построило, по заказу Минрыбхоза СССР автономный обитаемый подводный аппарат "АПХ-1" (Аппарат Подводных Хозяйств).

Аппарат предназначался для поисково-исследовательских, рыбохозяйственных и транспортных работ на глубинах до 40 м. На тот момент это был один из самых маленьких одноместных подводных аппаратов. Его конструкция позволяла гидронавту заполнять на глубине кабину водой и выходить из нее для выполнения работ. При необходимости вода из корпуса вытеснялась воздухом, и в кабине устанавливалось забортное давление. Такая конструкция позволяла производить декомпрессию в ходе работ.

Длина аппарата 4,2 м, ширина 1,3 м, высота 2,2 м. Водоизмещение 1680 кг, максимальная скорость хода 1,5 узла, рабочая автономность около 4 ч. Дальность плавания до 6 миль.

Аппарат состоял из обитаемого прочного корпуса, расположенного в средней части конструкции. Он был образован соединением цилиндрических и конических обечаек диаметром до 1000 мм. В верхней части находился входной люк, ниже люка — шесть иллюминаторов диаметром 200 мм. По периметру распологался легкий корпус, придающий аппарату обтекаемую форму. Между прочным и легким корпусами были расположены цилиндрические отсеки с оборудованием и аккумуляторами, водометный движитель, компрессор, баллоны со сжатым воздухом, балластные цистерны. В нижней части аппарата крепилась опора для установки аппарата на грунт и палубу. В обитаемом (прочном) корпусе располагались рычаги управления аппаратом, система связи, акваланг, уравнительная цистерна и кресло для гидронавта.

Управление аппаратом осуществлялось реверсивно-рулевым устройством с приводом от штурвала и рукоятки реверса. Регулирование плавучести производилось путем увеличения или уменьшения воды в уравнительной цистерне. АПХ-1 имел два забортных светильника, проблесковый маяк и звуковой сигнал.

Предполагалось, что будут построены АПХ-1 и АПХ-2, которые будут работать в паре с подводными лабораториями "Бентос", но АПХ-2 построен так и не был. После приёмки АПХ-1 был направлен в 1980 году на Тихий океан, где работал на плантациях мидий и морской капусты.


5. Схема проекта:


? Нет данных.


6. Тактико-технические данные проекта:


  водоизмещение
  масса в воздухе с балластом: 1680 кг
  глубина погружения
  рабочая: 40 метров
  скорость
  максимальная: 1,5 узла
  дальность хода
  максимальная: до 6 миль
  кораблестроительные элементы
  длина: 4,2 метра
  ширина: 1,3 метра
  высота: 2,2 метра
  обитаемость
  экипаж:

1 человек
  автономность:

4 часа

7. Источники:


- Голосов А.А. "Обитаемые подводные аппараты рыболовного флота России" (http://www.commdiving.ru/2001-2/fishing_fleet.html).
- Информация и рисунок с сайта ФГУП ОКБ СТС.
- Войтов Д.В. "Подводные обитаемые аппараты", АСТ, Астрель, Москва, 2002г.
